Modulare Kunststoff-Verteiler

Modulare Heizkreisverteiler

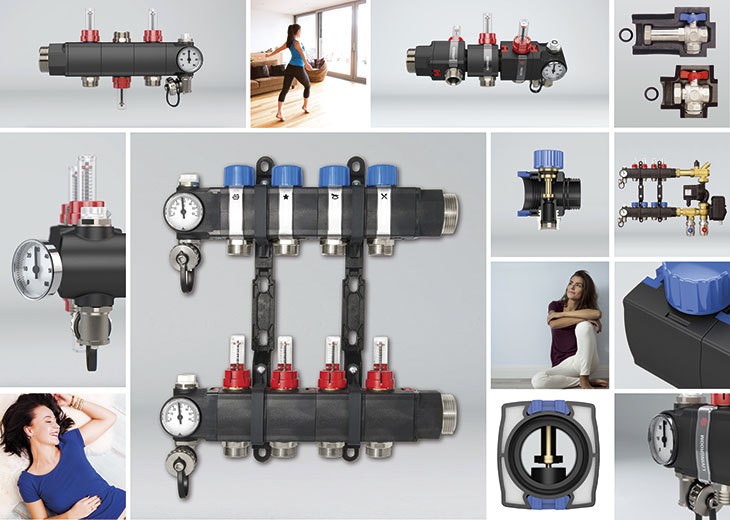

Modularer Heizkreisverteiler aus glasfaserverstärktem Polyamid. Der Verteiler besteht aus Einzelsegmenten mit selbstisolierenden Luftkammern, welche werkseits oder auf der Baustelle bedarfsgerecht und ohne speziellem Werkzeug installiert werden können.

Das Screw&Lock System ermöglicht eine schnelle und sichere Montage. Doppelte integrierte O-Ringe auf jedem Modul garantieren einen sicheren Halt. Der Anschluss kann beliebig von links oder rechts gewählt werden. Segmente bzw. die Verteilerabgänge sind im gleichen Verteiler um 180° drehbar.

Überzeugende Produkteigenschaften

Einzelsegmente aus glasfaserverstärktem Polyamid
Ideal für Heizen und Kühlen
Einfache Montage auf der Baustelle: screw & lock
Montage ohne speziellem Werkzeug
Effizientes Design (Tiefe < 80 mm)

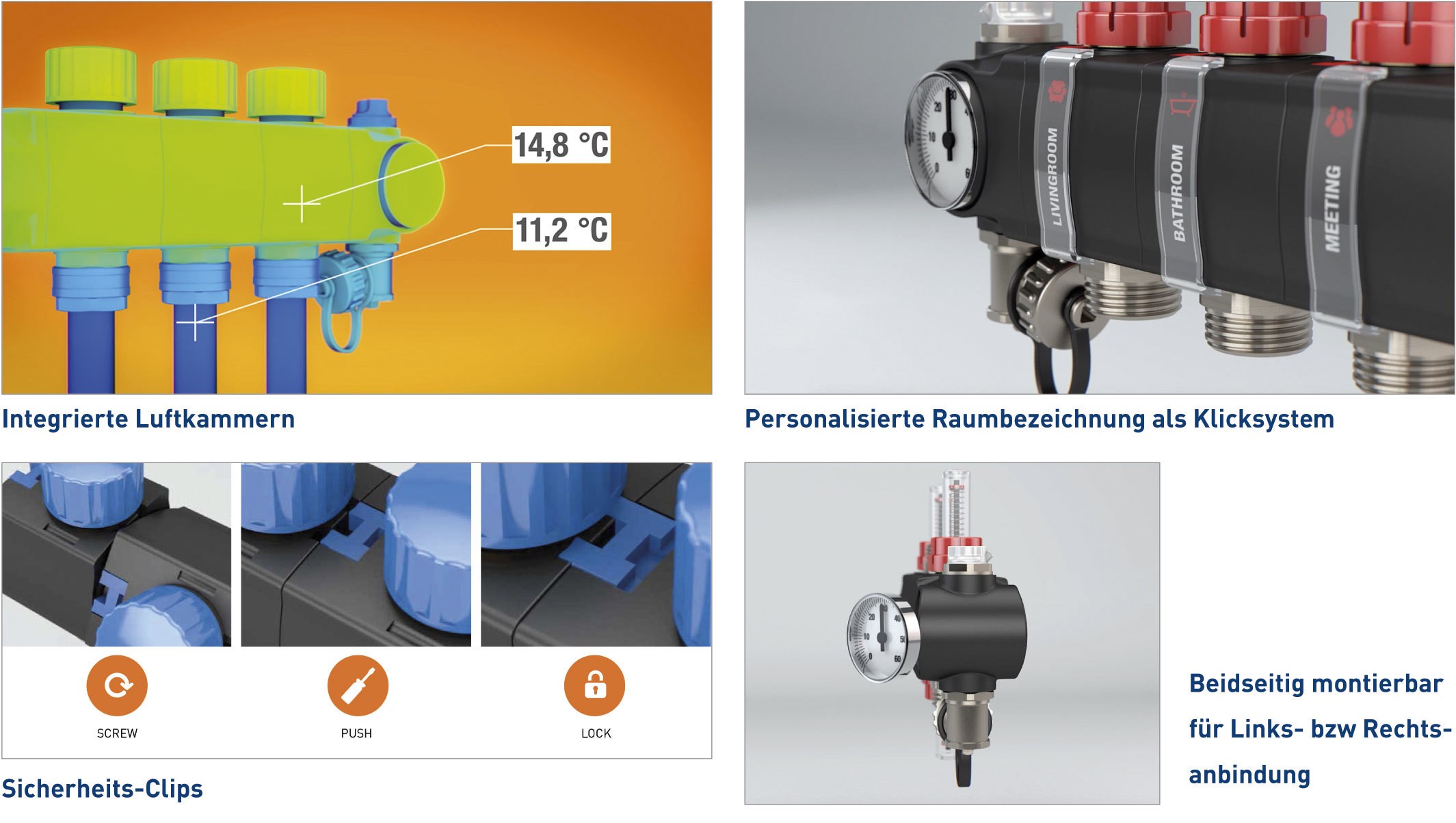

Sicherheit: Integrierte Sicherheitsclips
Selbstisolierend durch integrierte Luftkammern
Isolierte Rohranschlüsse
Alle Elemente sind mit doppeltem O-Ring versehen
Anschluss von links oder rechts möglich
Segmente um 180° drehbar
Individuelle Raumbezeichnung mit Clip

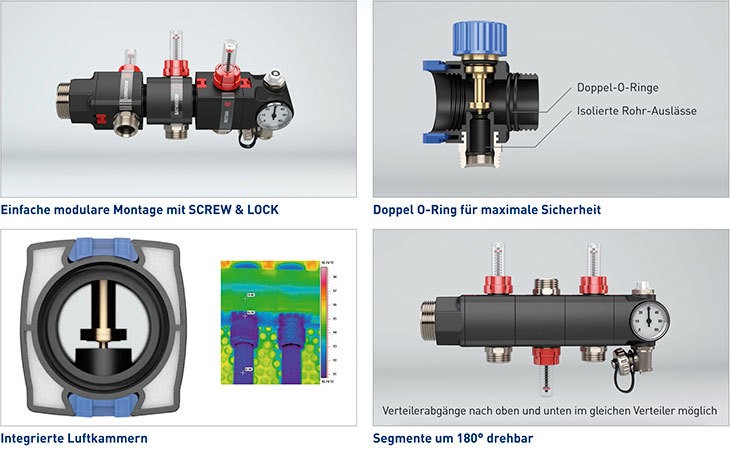

Einfache modulare Montage mit screw & lock

Das Screw&Lock System ermöglicht eine schnelle und sichere Montage. Doppelte integrierte O-Ringe auf jedem Modul garantieren einen sicheren Halt. Der Anschluss kann beliebig von links oder rechts gewählt werden. Segmente bzw. die Verteilerabgänge sind im gleichen Verteiler um 180° drehbar.

OPTIONAL MIT AFC-Technologie

Einen der Hauptvorteile des modularen POLYSAN-Kunststoffverteilers stellt die AFC-Technologie dar. Als „Automatic Flow Control“ bezeichnet, garantiert diese Technologie einen unabhängigen Heizkreisabgleich durch folgendes Funktionsprinzip: einmal einstellen genügt. Der Installateur stellt am Anfang einmalig die Regulierung ein, danach erfolgt eine automatische und kontinuierliche Durchflussanpassung.

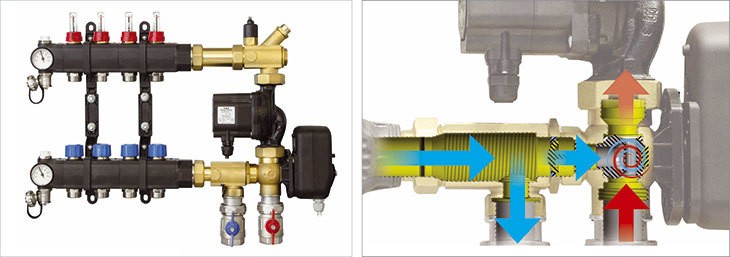

Command Mix SL: Regelungssystem mit 3-Weg-Ventil

Regelung zum Betrieb von Niedertemperatur-Fußbodenheiz- und Kühlsystemen für eine effiziente und leistungsfähige Wärmeverteilung und -steuerung.
Pumpe mit variierbarer Geschwindigkeit in Klasse A: Energieersparnis wie in der Verordnung der Europäischen Kommission Nr. 641/2009 ab 01.01.2013 vorgesehen. Versorgungsspannung 230 VAC, Frequenz 50 Hz Mindestverbrauch 3 W, Höchstverbrauch 42 W. Der Servomotor kann an drei Punkten angesteuert werden, Öffnungs-/Schließhub 120 Sek. Versorgungsspannung 230 VAC, Frequenz 50 Hz, Verbrauch 8 W. Zur Optimierung der Mischpräzision besitzt das Mischventil ein sich drehendes kugelförmiges Element.

Die Regelung besteht aus:

Elektronischer Verzögerungselektronik
Aufnahme für den Vorlauffühler
Pumpe mit variabler Geschwindigkeit
Servomotor
3-Wege-Mischventil
Ventil des Vor- und Rücklaufs des Primärkreislaufs
Thermometer für die Vorlauftemperatur
Thermometer für die Rücklauftemperatur

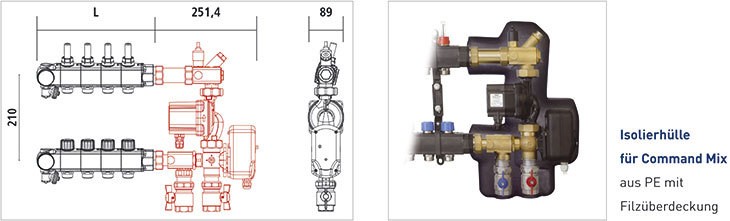

Isolierhülle für Command Mix

Isolierhülle aus PE mit Filzüberdeckung für die einfache und saubere Isolierung des Regelsets. Die Isolierhülle umschliesst das gesamte Regelset, und ist mit einem Klettrand zum einfachen Abschliessen versehen.
