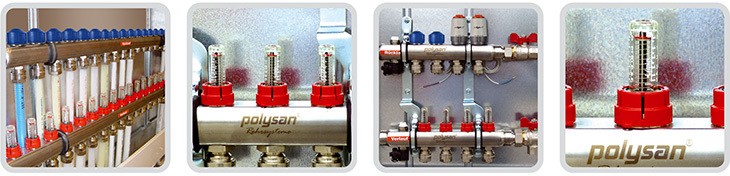

Edelstahl-FBH-Verteiler
56 Prozent mehr Querschnitt gegenüber herkömmlichen Verteilern. Durchflussmengenregelung im Vorlauf - Werkstoff: 1.4301 (x5 Cr Ni 18-10)

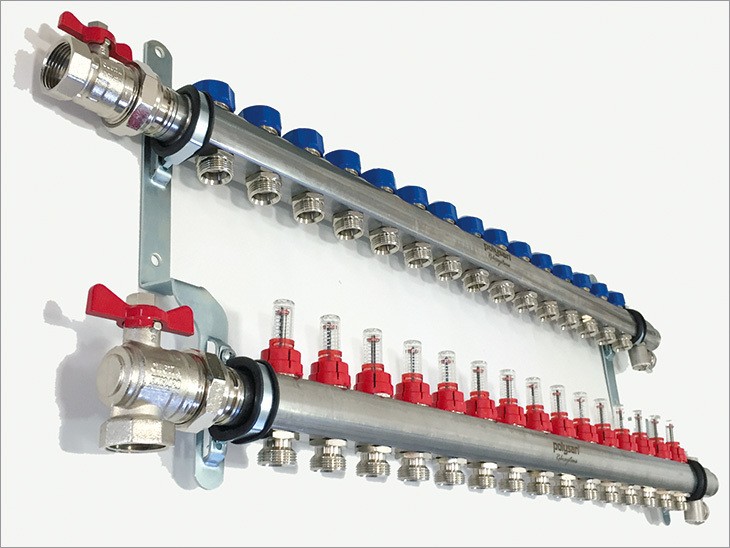

Edelstahl-Verteiler für Fußbodenheizung
2-fach bis 16-fach
bestehend aus:
- Verteilerrücklaufstamm aus Edelstahl mit integrierten Regulierventilen, auch für Stellmotoren geeignet
- Verteilervorlaufstamm aus EdelstahI mit integrierten Topmetern für sichtbare Feineinstellung
- Neues Thermostat-Ventil für zusätzliche Einstellmöglichkeit
im Rücklauf
- Verteilerhalter, Stahl verzinkt, tiefe und flache Ausführung, mit schalldämmender Einlage
- zwei selbstdichtenden Kugelhähnen 3/4“ bzw. 1“ (ab 6-fach-Verteiler)
- je zwei Entlüftungsventilen, Blindstopfen 1“ und drehbaren Entleerungsventilen
- inkl. 3/4“-Eurokonus-Verschraubungen nach Wahl
- beidseitig anschließbar
- 100 % sichere Entlüftung durch Außenbörtelung bei Entlüftung
- für Rohre 10, 14, 16, 17, 18 und 20 mm
● Mediumstemperatur -10°C bis +70°C
● Max. Betriebsdruck PB 6 bar
● kvs-wert 0,91m3/h
● Messbereich: 0,5 bis 5,0 l/min
● Messgenauigkeit ± 10% vom Endwert
(bei Frostschutzmischungen ist die veränderte Viskosität zu berücksichtigen)

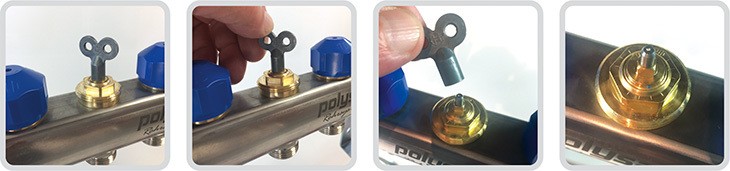

Neues Thermostatventil für Edelstahlverteiler
für zusätzliche Einstellmöglichkeit im Rücklauf

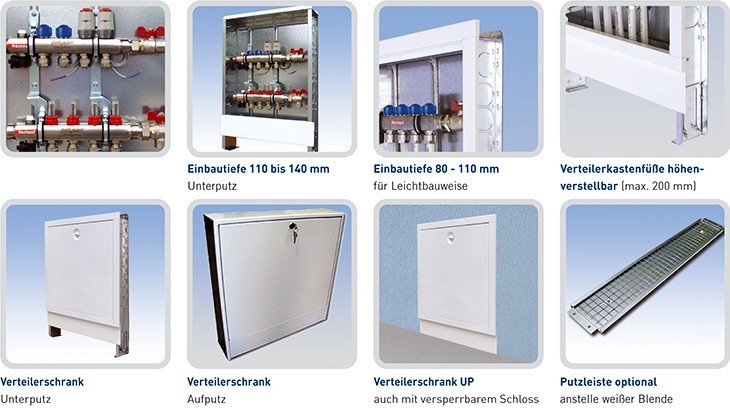

Tiefe und flache Ausführung, pulverbeschichtet RAL 9016
● Einbautiefe 110 bis 140 mm und
● Einbautiefe 80 bis 110 mm für Zwischenwände
(Leichtbauweise)
● auch mit versperrbarem Zylinderschloss
● Verteilerkastenfüße
bis max. 200 mm höhenverstellbar
● Sichtteil pulverbeschichtet RAL 9016
● Verteilerhalter für Einbautiefe 80 - 110 mm (gerade) und 110 - 140 mm (versetzt)

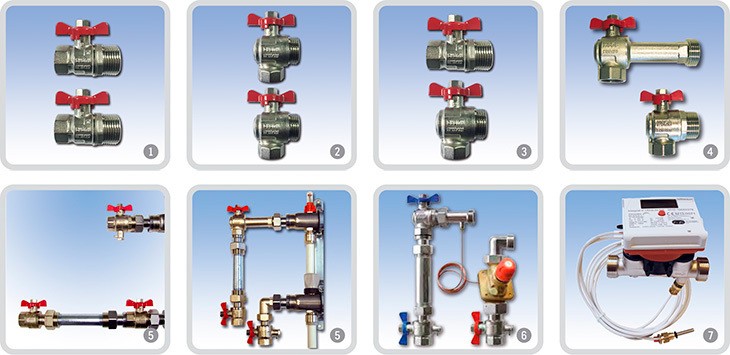

2) Vor- und Rücklauf zwei Winkelkugelhähne 3/4“ oder 1“
3) Vor- und Rücklauf ein gerader und ein Winkelkugelhahn 3/4“ oder 1“
4) Vor- und Rücklauf Winkelkugelhähne lang und kurz 3/4“ oder 1“
5) Das Wärmemengenzähler-Anschluss-Set Wärmemengenzählerstrecken für Verteiler mit 1“ Gewindeanschluss, mit Stauscheibe und O-Ring, bestehend aus Rohrgruppe mit Absperrkugelhähnen, Distanzstück und Fühlerkugelhahn. Kugelhähne 3/4“ oder 1“.

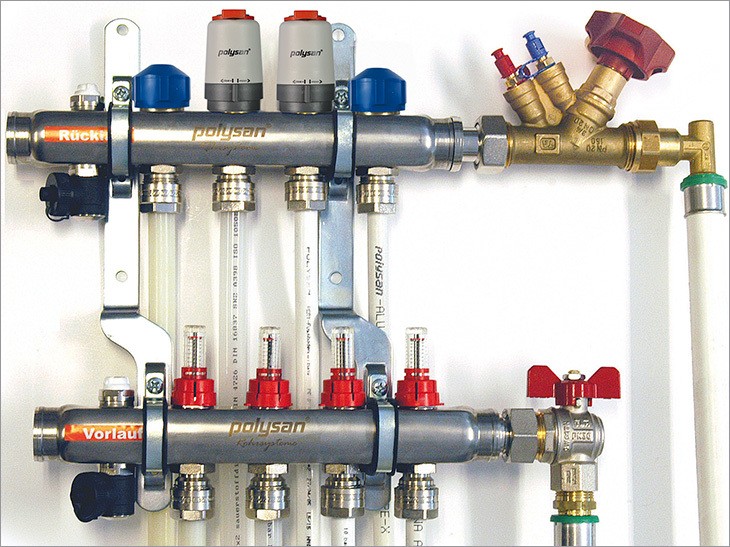

6) Strangregulier-Einbauset
Einbauset mit vertikal eingebautem Strangregulierventil bestehend aus: 2 Kugelhähnen mit Tauchfühleranschluss, Eckkugelhahn, Rohrnippel, Verschraubung, Anschlussbogen, Spezialverschraubung mit Kapilaranschluss und Strangregulierventil (Danfoss) andere Ventile auf Anfrage
7) Ultraschallkompaktwärmezähler Integral-V UltraLite
Ultraschallkompaktwärmezähler in Verschraubungsausführung. Einbau des Wärmemengenzählers im Rücklauf.
In der Variante DS (direktmessende Fühler), kombiniert mit hoher Abtastrate, optimal für den Einsatz in Neuanlagen und in speziellen Anwendungsfällen, wie z.B. Frischwasserstationen, geeignet. In der Variante für Tauchhülseneinbau z.B. für den Eichaustausch usw. geeignet.
Bei POLYSAN erhalten Sie auch die passenden Einbaumodule für jeden Wärmemengenzähler.

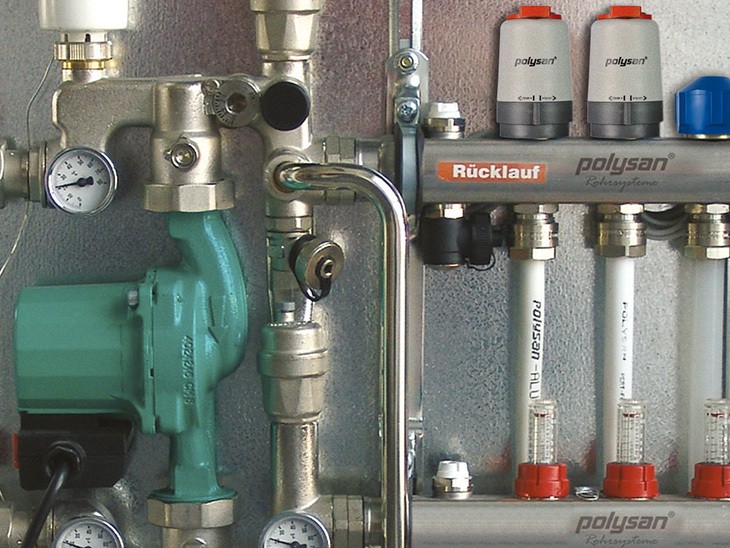

Einstellgruppe für gemischte Heizungssysteme
Die Regelstation ermöglicht die Einbindung eines Niedertemperatur-Heizkreislaufes in einen Hochtemperatur-Kreislauf, z.B. zum Anschluss einer nachträglich einzubauenden Fußboden- oder Wandheizung bei einer bereits bestehenden Hochtemperatur-Radiatorenheizung, etwa bei der Neugestaltung eines Badezimmers oder beim späteren Dachbodenausbau.
Die zwei Ausführungen des COMBIMIX-Systems:
● Regulierung durch einen Thermostatkopf (+20°C bis +60°C) in Verbindung mit einem einstellbaren Sicherheits-Temperaturbegrenzer
● Regulierung durch ein Motorventil für eine z.B. durch Außentemperatur geregelte Steuerung

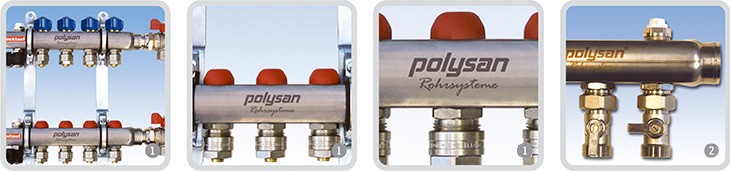

Edelstahlverteiler mit manueller Vorlaufregelung
1) Edelstahlverteiler mit manueller Voralufregelung 2 bis 12-fach
2) Verteilerstamm mit optionaler Heizkreisabsperrung 3/4“ Eurokonus

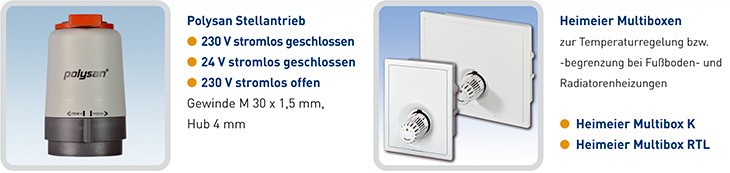

Polysan Stellantrieb und Heimeier Multiboxen

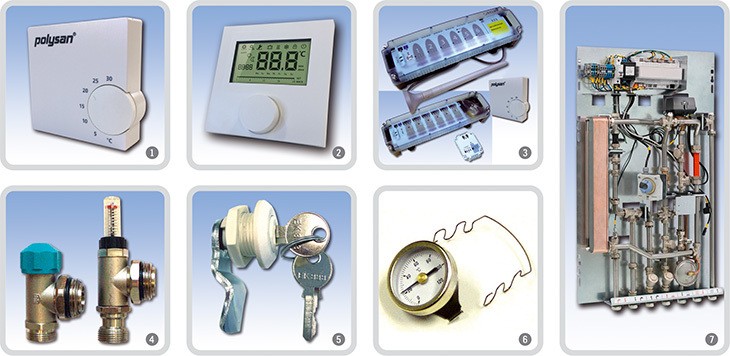

Polysan bietet zusätzlich zahlreiche, interessante Regelkomponenten
und Zubehör, z.B...
1) Polysan Raumthermostat ● stromlos geschlossen ● stromlos offen für Stationen ● Funkregler R4070
2) Digitaler Raumthermostat 230 V ● LCD-Anzeige ● Ventilschutzfunktion ● Anschluss für Nachtabsenkung
3) Elektrischer Regelverteiler und Elektrischer Funk-Regelverteiler
4) Verteiler-Erweiterungsset mit Topmeter im Vorlauf
5) Zylinder für Verteilerschrank
6) Verteiler-Thermometer bis 120°
8) Brauchwasserstationen zur Wasseraufbereitung im Durchflussprinzip
7) Brauchwasserstationen zur Wasseraufbereitung im Durchflussprinzip
Dies ist nur ein kleiner Ausschnitt aus dem reichhaltigen Verteiler-Zubehör-Sortiment. Mehr dazu im Polysan Produkt-Ordner, Ordner-Index 8: FBH-EDELSTAHL-VERTEILER.
